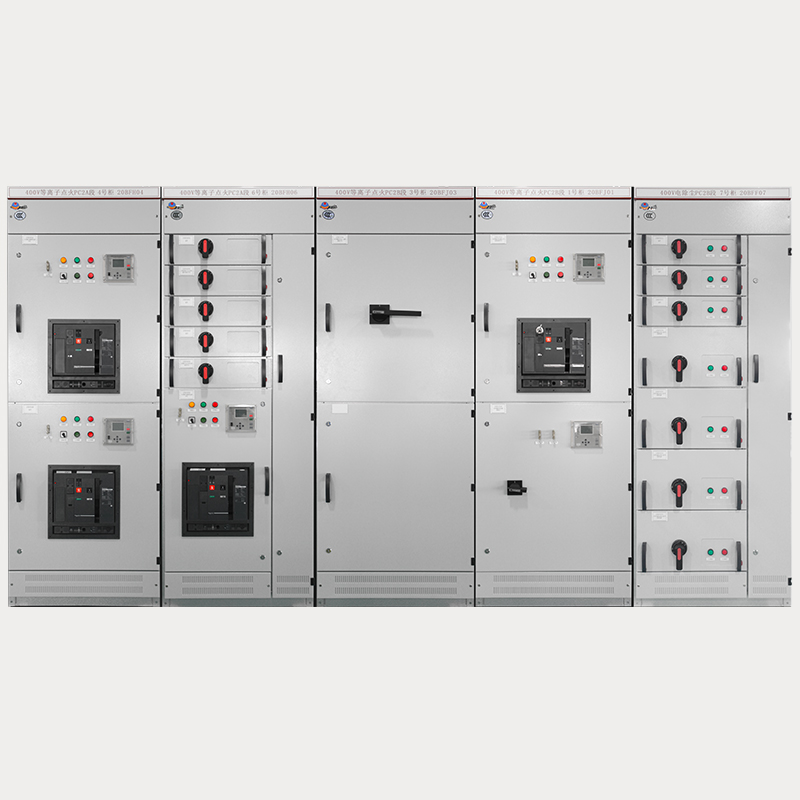

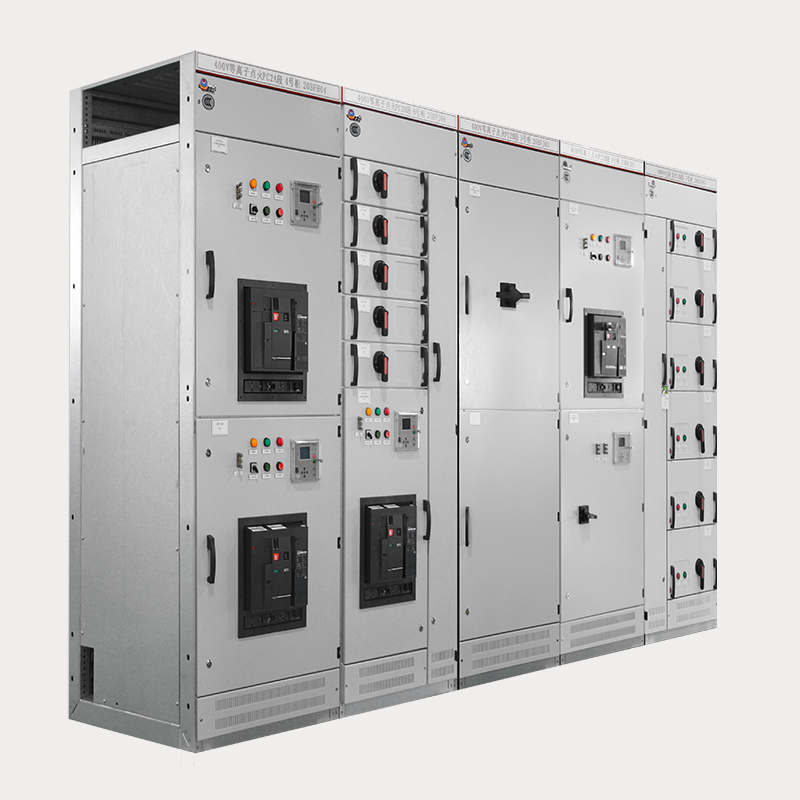

SGZ型交流低压成套开关装备

　　SGZ型组合式交流低压关柜，系三/ 四相交流、50Hz的低压成套开关装备，是“旋乐吧spin8”在GCS型低压抽出式开关柜及SGF、GGD型低压牢靠式开关柜的基础上，吸收西门子授权本公司SIVACON 8PT型低压柜的先进手艺，经一直立异设计的低压成套开关装备，兼容牢靠式结构与抽出式结构，具有结构新颖，分断能力高，动热稳固性能好，运行清静可靠，装置维修利便的特点，可设置智能化接口装置。产品已普遍应用于大中型发电厂(1000MW及以下机组)、35kV～500kV变电站、石油化工和国际工程等，可适用于沿海高湿润、高盐雾等特殊天气条件使用。产品于2003年5月获得“中国国家强制性产品认证(CCC)证书”。

◇ 开关柜结构、性能及特点 ◇

　　柜体为拼装结构，机械强度高。牢靠式结构与抽出式结构组合计划无邪，电缆可从柜底部和／或柜顶部收支柜体。柜体分为母线室、功效单位室、电缆室等区域，各功效单位室间接纳接地的金属隔板离隔，能有用地避免故障的扩大。柜内电气元件的空气间隙和爬电距离大，绝缘强度高，动、热稳固性能好。

　　PC柜抽出式断路器与MCC柜抽屉型均具有接通、断开、试验、隔离和抽出位置，抽屉在接通、断开、试验、隔离位置时自动定位和锁定，扫除定位后方可进入下一个位置。

　　开关柜可设置智能化接口装置，与现场总线或通过适配器与DCS以太网相连，可在操作站举行监控操作。

　　开关柜通常为不靠墙装置，双面维护。柜体防护品级高，前部可加装钢化玻璃防护门。柜体外貌处置惩罚工艺先进，具有防湿润、防霉变、防盐雾、耐侵蚀性能。

◇ 正常使用条件 ◇

海拔高度：使用所在海拔不凌驾2000m
；

情形温度：上限＋40℃，下限－5℃ ，日平均气温不高于35℃
；

相对湿度：日平均不大于95% ，月平均不大于90%
；

地动烈度：不凌驾8度
；

装置场合：没有火灾、爆炸危险、严重腌臜、化学侵蚀及强烈震惊。

注：凡凌驾上述要求规模的，应与制造厂协商确定。
