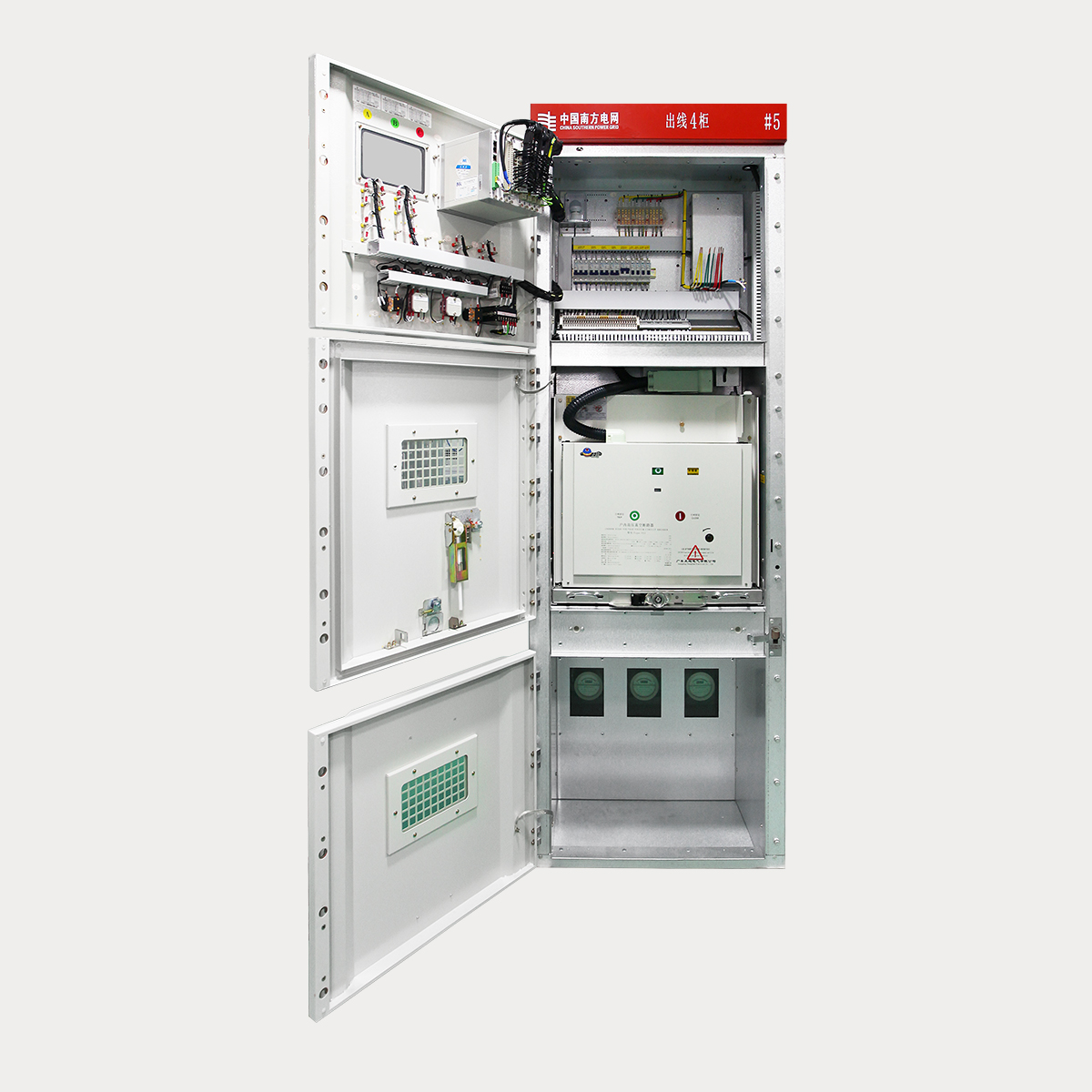

KYN27-12  智能化铠装移开式交流金属关闭开关装备

产品型号：KYN27-12(Z)

KYN27-12(Z)  智能化金属铠装中置移开式开关装备，系三相交流50Hz的高压成套开关装备，作为10kV系统吸收和分派电能及对电路实现控制、；ず图嗖庵，是广东“旋乐吧spin8”的特色产品，普遍用于大中型发电厂、变电站、配电小区和高层修建等电力用户，曾荣获"广东省级重点新产品证书"。

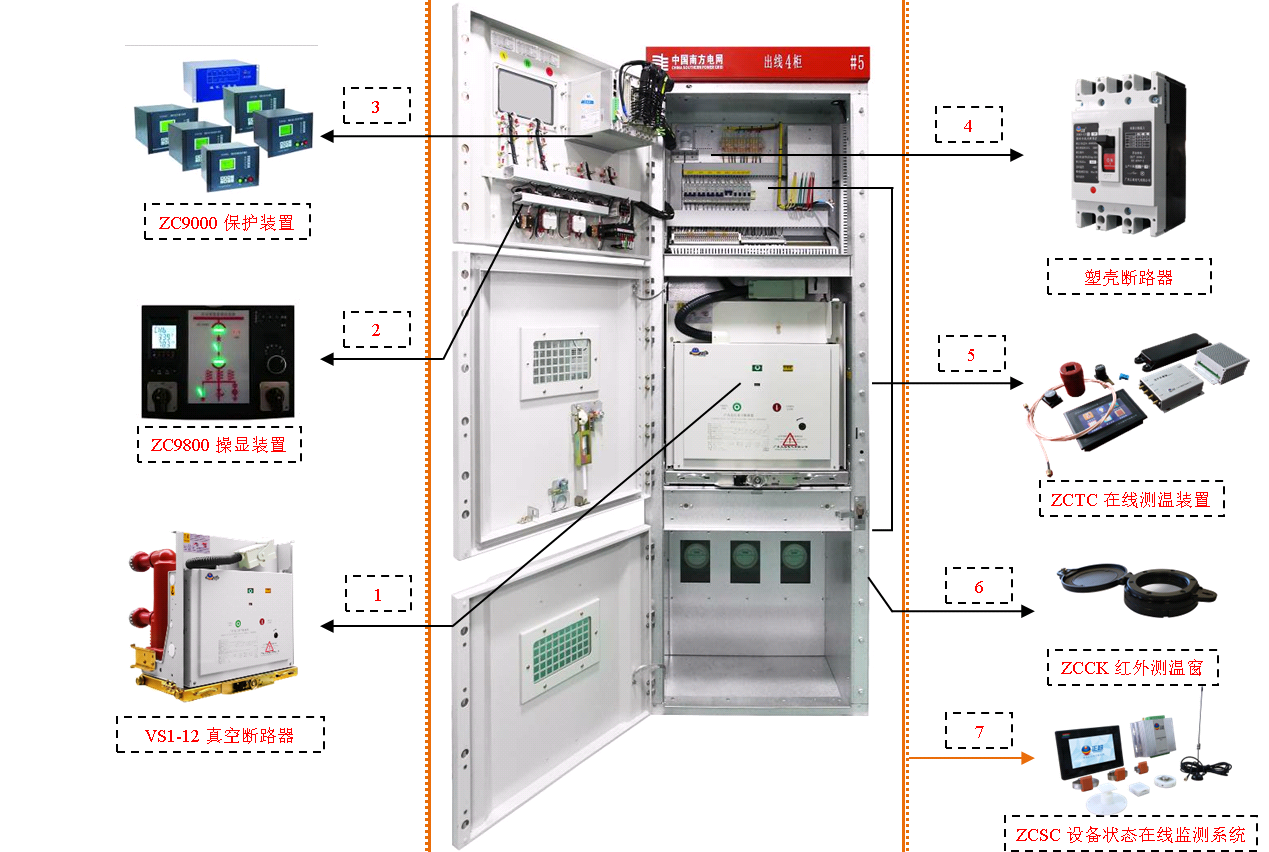

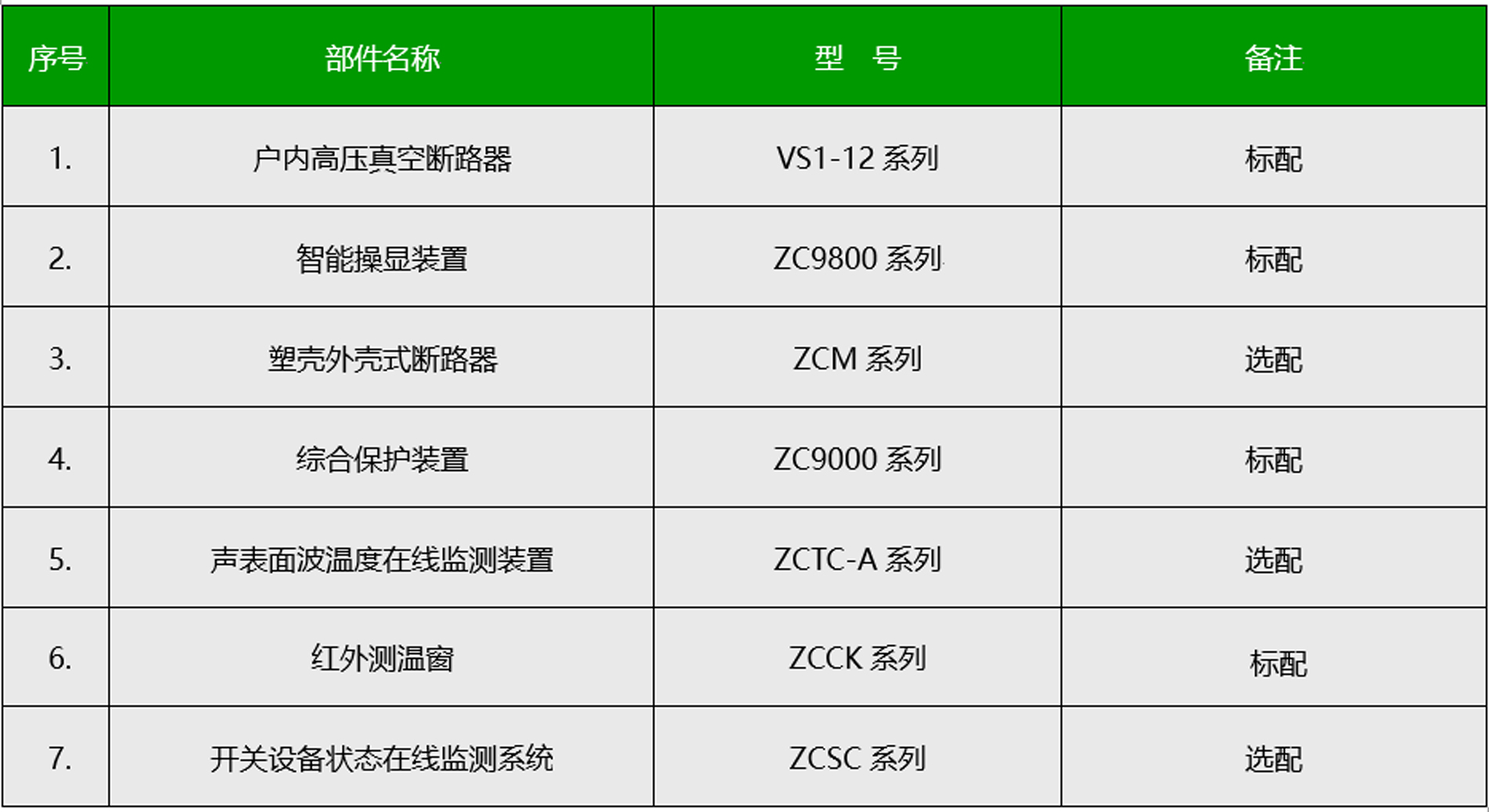

新一代产品吸收海内外先进手艺，切适用户最新需求，柜内可配用VS1/VD4等真空断路器。该产品已按新标准、最严酷要求通过了全套型式试验，大电流柜通过了40kA/1s的内部故障电弧试验，在柜体尺寸稳固条件下通过1.1倍额定电流温升试验，实现了低温升、高强度、耐燃弧、高海拔、智能化的主要手艺立异。产品质量清静、稳固，深受宽大用户的信托和洽评。

◇ 开关柜结构、性能及特点 ◇

KYN27-12(Z)型柜体为组装式结构，断路器室、母线室、电缆室、仪表室，各室间用接地的金属钢板离隔，能有用避免故障的扩大，运行清静可靠。

断路器室、母线室、电缆室均设有自力的泄压通道，爆发内部故障电弧时，燃弧气体通过泄压通道迅速释放。

开关柜具有提醒性的机械“五防”闭锁及完善可靠、奇异的联锁装置，亦可凭证用户的详细要求，实现机械和电气双重闭锁及联锁功效。

智能型开关柜的断路器手车可电动推进与抽出，接地刀可电动合、分。

断路器一次静触头活门，在手车推进与抽出历程中自动翻开或关闭，磨练时活门可以锁定；电缆室装置和维护利便。

开关柜为前磨练式结构，靠墙装置时调试在正面举行，磨练可从正面进入柜内。

开关柜前后设有防爆视察窗，能利便地视察到断路器分、合闸机械指示和手车在柜内所处位置及高压电缆的终端联接情形。

柜内设有完善、可靠的接地系统和接地标记，一次元器件的金属框架均通过专用的接地铜母排接地，确保运行及磨练时的清静 。

正常使用条件

海拔高度：不凌驾1000m，若有特殊要求，最高可达5000m；

情形温度：上限＋40℃，下限－10℃ （允许在－30℃时储运）；

相对湿度：日平均不大于95% ，月平均不大于90% ；

地动烈度：不凌驾8度；

装置场合：没有火灾、爆炸危险、严重腌臜、化学侵蚀及强烈震惊。

注：凡凌驾上述要求规模的，应与制造厂协商确定。
